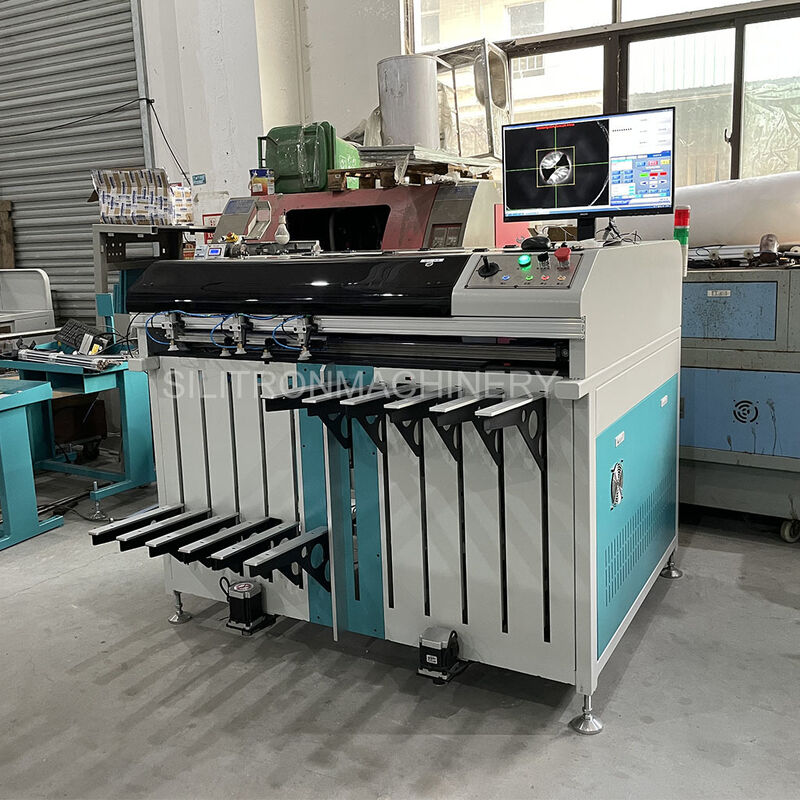

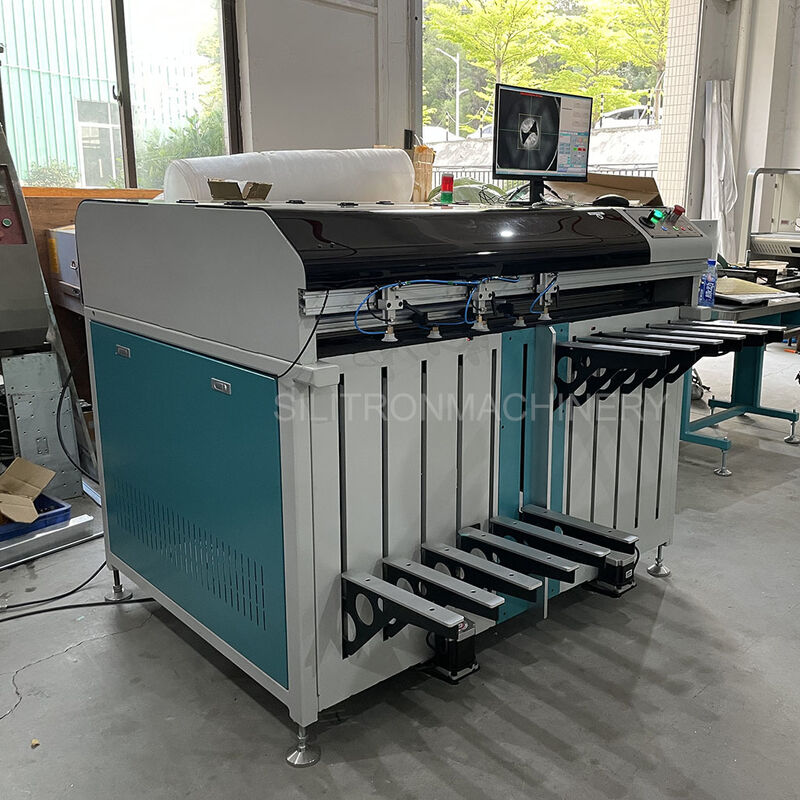

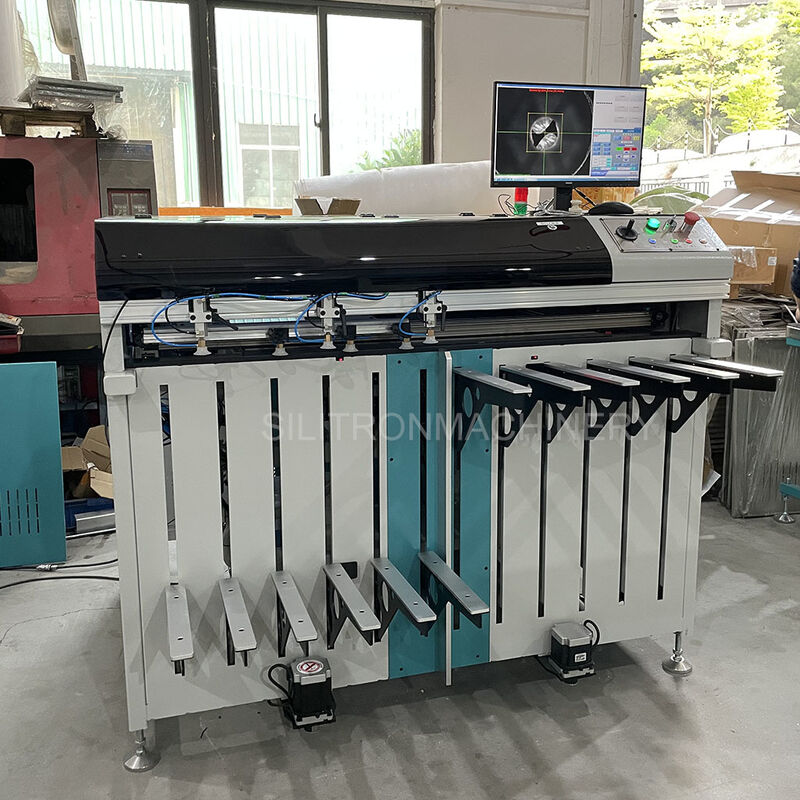

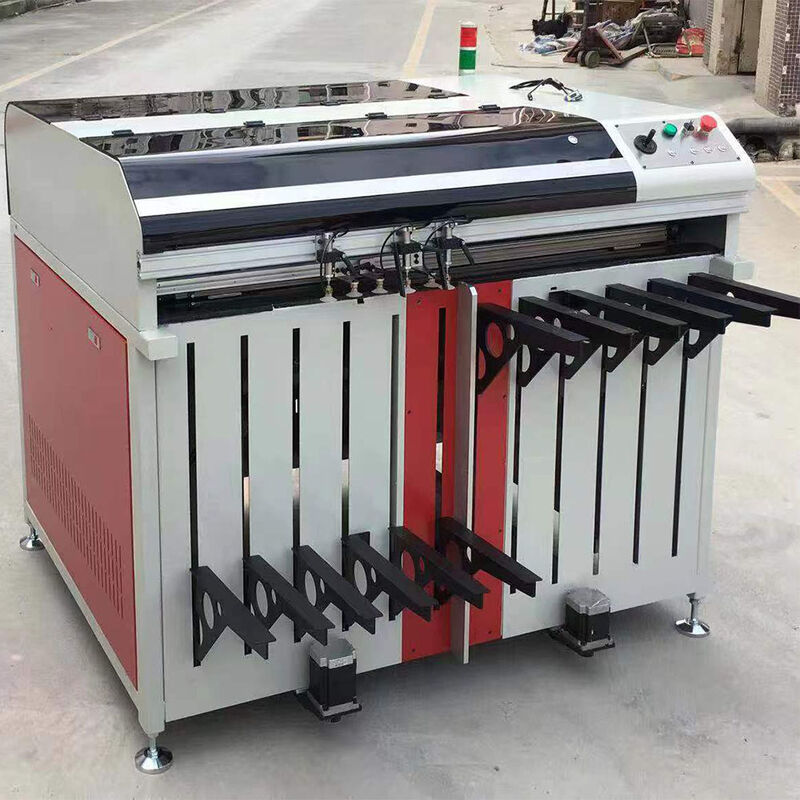

Machine automatique de perçage de trous pour FR4 et feuilles de fibre de verre
Lieu d'origine:
Chine
Nom de marque:
SILITRON
Certification:
CE
Numéro de modèle:
SLTJ-6520
Vidéo
Machine de forage CCD de haute précision avec une précision de ±0,02 mm et un positionnement automatique pour les PCB rigides et les FR4
Vidéo
Machine automatique de perçage de trous à guidage CCD avec une précision de ±0,02 mm et un positionnement automatique CCD pour les PCB et les cartes acryliques à une vitesse de 0,3 s/trous
Vidéo
Machine de perçage entièrement automatique de trous cibles CCD pour PCB simple face
Champs d'application
Il convient aux PCB rigides à couche unique, aux cartes FR4, aux feuilles acryliques et à d'autres matériaux en feuilles de plastique fragiles,
Caractéristiques du produit
1- CCD image de positionnement précis.
2CCD positionnement automatique + compensation secondaire.
3. Haute précision de forage jusqu'à ± 0,02 mm.
4Système d'alimentation automatique.
5- Le serveur NC.
6Perçage automatique rapide
7Reconnaissance avancée des cibles.
8Source lumineuse CCD tricolore.
9- Forage à plusieurs trous et à plusieurs côtés.
Paramètres techniques
| Modèle |
Le code de conduite est le code de conduite suivant: |
|
Diamètre du trou |
Pour les véhicules à moteur à combustion |
|
Taille maximale du matériau |
Le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange. |
|
Taille minimale du matériau |
260*100 mm |
|
sources lumineuses multiples |
Blanc et couleurs |
|
Épaisseur du matériau |
0.1-1.2 mm (selon le matériau) |
|
Précision de perçage |
± 0,02 mm |
|
Vitesse de perçage |
0.3s/trou (à l'exclusion du temps de chargement et de déchargement) |
|
Exigence de pression de l'air |
00,4 à 0,8 MPa |
|
Énergie électrique |
AC 220V 60HZ 1 kW |
|
Hauteur de stockage |
280 mm |
|
Dimension |
L1460 mmxPour les véhicules à moteur:xH1200 mm |
|
Le poids |
600 kg |
Principaux composants
- Composants de la transmission: moteur, vis à plomb, rail de guidage, glissement, accouplement, roulement, interrupteur photoélectrique de limite, plaque de connexion métallique.
- Composants pneumatiques: soupape magnétique, cylindre, filtre huile/eau, matrices de perforation, relais de commande.
- Composants de vision: carte de capture vidéo, caméra, lentille, source de lumière infrarouge, écran tactile.
- Composants de commande: PC industriel, carte de commande de mouvement, logiciel de perforation automatique SLT, système de calcul de positionnement automatique de la caméra, système de commande d'allumage/arrêt du relais.
- Composants électriques: alimentation en courant alternatif, commutateur d'air de protection contre les courts-circuits, pilote, soupape magnétique.
